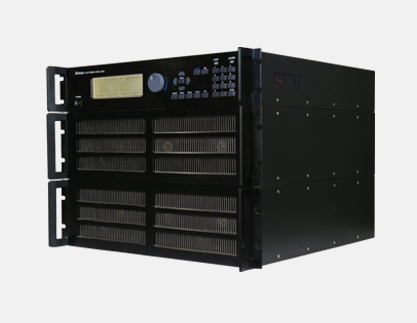

艾诺Ainuo AN292系列交直流电子负载
交直流电子负载AN29
CE认证
功率范围：1400W-8400W；
蕞低工作电压至2V，蕞高工作电压可到350Vrms；
电流范围：10Arms-60Arms，峰值电流：45A-270A；
频率范围：44-1000Hz，DC；
峰值因数范围：1.4-5.000；
功率因素可在线调节，设置范围0-1.0；
可三相联机控制，组成三相交流电子负载；
工作模式：恒电流CC、恒电阻CR、恒功率CP；
电流相移：电流波形相移可在拉载过程中调节；
直流：静态拉载、动态拉载、可编辑最大40步的程控拉载模式；
交流：波形模拟功能；正弦波、3-15次谐波、Phase-Gate（门控触发波）、Crest-Factor（峰值因数波-整流模式）；
具有电压上下限智能判别，超限报警功能（GO/NG功能，GO-通过，NG-不通过）；
远地电压检测 sense
输入接口，用于精密的电压检测，消除大电流时引线压降引起的电压测量误差；
保护功能：过电压、过电流、过功率、过温度、直流反极性；
可进行电压、电流、功率、频率以及功率因素的测量。
AN29201 交直流电子负载 260V/10A/1400W
AN29202 交直流电子负载 260V/20A/2800W
AN29203 交直流电子负载 260V/30A/4200W
AN29204 交直流电子负载 260V/40A/5600W
AN29205 交直流电子负载 260V/50A/7000W
AN29206 交直流电子负载 260V/60A/8400W
选配RS485通信口、GPIB通信卡、网口、并机 / 联机机柜
产品功能
交流负载可编辑多种控制波形
测试功能
功率因数测试
AN29交流电子负载能够仿真电感性或电容性负载，功率因数从0到1。当负载电流的相移角度及CF两者均有设定时，PF值虽可由1到0，通过面板设置，无须接线，测试方法简洁方便。
调整率测试
AN29系列交流电子负载在定电流模式时，其负载电流是依设定值而定，而不会随着被测物的输出电压而改变。其特性如图所示，即负载电流保持设定值不变。
动态性能测试
动态负载的操作是周期性的在两个负载准位间切换，如图所示。AN29系列交流电子负载在动态时电流上升、下降斜率独立可调。
负载具备4个存贮组，每组可包含10个步骤，串联最大可达40个步骤，也可分割使用。
AN29系列交直流电子负载具有灵活的并机、联机功能。
多台并机时，可扩展电流和功率，满足大功率单相电源测试需求；三相联机时，组成三相负载，满足三相电源测试需求；也可以多台并机后再联机，组成大功率三相电子负载。
艾诺Ainuo AN292系列交直流电子负载
AN29技术规格
| 型号 | AN29201 | AN29202 | AN29203 |
| 功率 | 1400W | 2800W | 4200W |
| 电流 | 0 ~ 10Arms (45Apeak,) | 0 ~ 20Arms (90 Apeak,) | 0 ~ 30Arms (135 Apeak,) |
| 电压 | 2~ 260Vrms (360
Vpeak)，可定制350Vrms（500Vpeak） |
| 频率 | 44 ~ 1000Hz, DC |
| 交流部分 |
| 定电流模式 |
| 设定范围 | 0 ~ 10Arms, 可编程 | 0 ~ 20Arms, 可编程 | 0 ~ 30Arms, 可编程 |
| 精度 | 50/60/400Hz:0.1% + 0.2%量程 |
| 分辨率 | 2mA | 5mA | 5mA |
| 定电阻模式 |
| 设定范围 | 1~1200Ω, 可编程 | 1Ω~600Ω, 可编程 | 1Ω~400Ω, 可编程 |
| 精度 | 50/60Hz：±（1.5% +0.5%量程） 400Hz：±（1.5%
+1.0%量程） |
| 分辨率 | 0.2Ω | 0.1Ω | 0.067Ω |
| 定功率模式 |
| 设定范围 | 1400W, 可编程 | 2800W, 可编程 | 4200W, 可编程 |
| 精度 | DC/50/60/400Hz: 0.2% + 0.3%量程 |
| 分辨率 | 0.25W | 0.5W | 0.75W |
| 波峰系数波模式 |
| 设定范围 | 1.4 ~ 5.0, 可编程 |
| 门控触发波模式 |
| 导通角 | 0-359° |
| 关断角 | 1-360° |
| 谐波模式 |
| 次数 | 1-15 |
| 设定范围 | 0-1 |
| 分辨率 | 0.1% |
| 功率因素模式 |
| 设定范围 | 0 ~ 1超前或滞后, 可编程 | 0 ~ 1超前或滞后, 可编程 | 0 ~ 1超前或滞后, 可编程 |
| 精度 | 1%量程 | 1%量程 | 1%量程 |
| 分辨率 | 0.01 |
| 整流性负载模式 |
| 工作频率 | 45Hz ~ 70Hz |
| 电阻、电感、电流模式 | 设置参数 : Rs, Ls, C, RL |
| 电感寄生电阻设置范围 | 0 ~ 9.999Ω | 0 ~ 9.999Ω | 0 ~ 9.999Ω |
| 电感设置范围 | 0 ~ 9999µH | 0 ~ 9999µH | 0 ~ 9999µH |
| 电容设置范围 | 100 ~ 9999µF | 100 ~ 9999µF | 100 ~ 9999µF |
| 电阻设置范围 | 2.77 ~ 9999.99Ω | 1.39 ~ 9999.99Ω | 1.11 ~ 9999.99Ω |
| 直流部分 |
| 电压范围 | 2V ~ 260V | 2V ~ 260V | 2V ~ 260V |
| 电流范围 | 0A ~ 10A | 0A ~ 20A | 0A ~ 30A |
| 最小工作电压 | 2V | 2V | 2V |
| 上升时间 | 1ms |
| 工作模式 | 定电流、定电阻、定功率、动态 |
| 短路电流仿真 | 使用定电阻模式 |
| 测量部分 |
| 直流电压测量范围 | 260V | 260V | 260V |
| 直流电流测量范围 | 0.1% + 0.1%量程 | 0.1% + 0.1%量程 | 0.1% + 0.1%量程 |
| 直流电压分辨率 | 100mV | 100mV | 100mV |
| 直流电流测量范围 | 10.00A | 20.00A | 30.00A |
| 直流电流精度(50/60/400Hz) | 0.1% + 0.2%量程 | 0.1% + 0.2%量程 | 0.1% + 0.2%量程 |
| 直流电流分辨率 | 2.0mA | 4.0mA | 6.0mA |
| 其它参数 | 有功(W), 视在(VA),无功(VAR), 功率因素, 频率,
失真度 |
| 其它 |
| 保护 | 过电流：10.5Arms；过电压：273Vrms；过功率：1470W；过温度 | 过电流：21Arms；过电压：273Vrms；过功率：2940W；过温度 | 过电流：31.5Arms；过电压：367Vrms；过功率：4410W；过温度 |
| 控制接口 | RS-232，USB，模拟量控制口 |
| 工作电压 | 115/230 Vac ±15% |
| 尺寸 长 x 宽 x 高(mm) | 440×222×465 |
| 机脚高度（mm） | 15 |
| 型号 | AN29204 | AN29205 | AN29206 |
| 功率 | 5600W | 7000W | 8400W |
| 电流 | 0 ~ 40Arms (180Apeak,) | 0 ~ 50Arms (225 Apeak,) | 0 ~ 60Arms (270 Apeak,) |
| 电压 | 2~ 260Vrms (360
Vpeak)，可定制350Vrms（500Vpeak） |
| 频率 | 44 ~ 1000Hz, DC |
| 交流部分 |
| 定电流模式 |
| 设定范围 | 0 ~ 40Arms,可编程 | 0 ~ 50Arms, 可编程 | 0 ~ 60Arms, 可编程 |
| 精度 | DC/50/60/400Hz:0.1% + 0.2%量程 |
| 分辨率 | 7mA | 9mA | 10mA |
| 定电阻模式 |
| 设定范围 | 1Ω~300Ω, 可编程 | 1Ω~240Ω, 可编程 | 1Ω~200Ω, 可编程 |
| 精度 | DC/50/60Hz：±（1.5% +0.5% 量程） 400Hz：±（1.5%
+1.0%量程） |
| 分辨率 | 0.05Ω | 0.04Ω | 0.04Ω |
| 定功率模式 |
| 设定范围 | 5600W, 可编程 | 7000W, 可编程 | 8400W, 可编程 |
| 精度 | DC/50/60/400Hz: 0.2% + 0.3%量程 |
| 分辨率 | 1W | 1.25W | 1.5W |
| 波峰系数波模式 |
| 设定范围 | 1.4 ~ 5.0, 可编程 |
| 门控触发波模式 |
| 导通角 | 0-359° |
| 关断角 | 1-360° |
| 谐波模式 |
| 次数 | 1-15 |
| 设定范围 | 0-1 |
| 分辨率 | 0.1% |
| 功率因素模式 |
| 设定范围 | 0 ~ 1 超前或滞后, 可编程 | 0 ~ 1超前或滞后, 可编程 | 0 ~ 1超前或滞后, 可编程 |
| 精度 | 1%量程 | 1%量程 | 1%量程 |
| 分辨率 | 0.01 |
| 整流性负载模式 |
| 工作频率 | 45Hz ~ 70Hz |
| 电阻、电感、电流模式 | 设置参数 : Rs, Ls, C, RL |
| 电感寄生电阻设置范围 | 0 ~ 9.999Ω | 0 ~ 9.999Ω | 0 ~ 9.999Ω |
| 电感设置范围 | 0 ~ 9999µH | 0 ~ 9999µH | 0 ~ 9999µH |
| 电容设置范围 | 100 ~ 9999µF | 100 ~ 9999µF | 100 ~ 9999µF |
| 电阻设置范围 | 1 ~ 9999.99Ω | 1 ~ 9999.99Ω | 1 ~ 9999.99Ω |
| 直流部分 |
| 电压范围 | 2V ~ 260V | 2V ~ 260V | 2V ~ 260V |
| 电流范围 | 0A ~ 40A | 0A ~ 50A | 0A ~ 60A |
| 最小工作电压 | 2V | 2V | 2V |
| 上升时间 | 1ms |
| 工作模式 | 定电流、定电阻、定功率、动态 |
| 短路电流仿真 | 使用定电阻模式 |
| 测量部分 |
| 直流电压测量范围 | 260V | 260V | 260V |
| 直流电流测量范围 | 0.1% + 0.1%量程 | 0.1% + 0.1%量程 | 0.1% + 0.1%量程 |
| 直流电压分辨率 | 100mV | 100mV | 100mV |
| 直流电流测量范围 | 40.00A | 50.00A | 60.00A |
| 直流电流精度(50/60/400Hz) | 0.1% + 0.2%量程 | 0.1% + 0.2%量程 | 0.1% + 0.2%量程 |
| 直流电流分辨率 | 8.0mA | 10.0mA | 12.0mA |
| 其它参数 | 有功(W), 视在(VA),无功(VAR), 功率因素, 频率,
失真度 |
| 其它 |
| 保护 | 过电流：42Arms；过电压： 273Vrms；过功率：2880W；过温度 | 过电流：52.5Arms；过电压：273Vrms；过功率：7350W；过温度 | 过电流：63Arms；过电压：273Vrms；过功率：8820W；过温度 |
| 控制接口 | RS-232，USB，模拟量控制口 |
| 工作电压 | 115/230 Vac ±15% |
| 尺寸 长 x 宽 x 高(mm) | 440×354×465 |
上述规格仅供参考，具体技术规格以合同约定为依据。
